用途
       常用于給水、排水、防汛等水利工程。

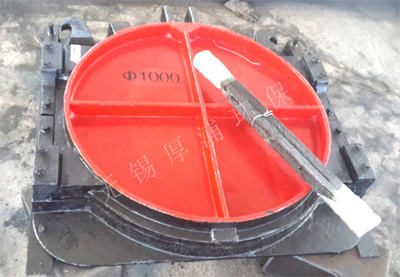

結構與特點
       本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后，其密封面可通過楔形壓塊的調整來保證正常工作。具有結構合理堅固、耐磨耐腐蝕性強、性能可靠；安裝、調試、使用、維護方便等特點。

主要技術參數
1、閘門應按圖示位置安裝、閘板設于迎水面；
2、閘板壓向門框允許大壓力0.1MPa；
3、閘板壓離門框允許大壓力0.02MPa；
4、密封工作部位滲漏量不大于1.25L/min m。

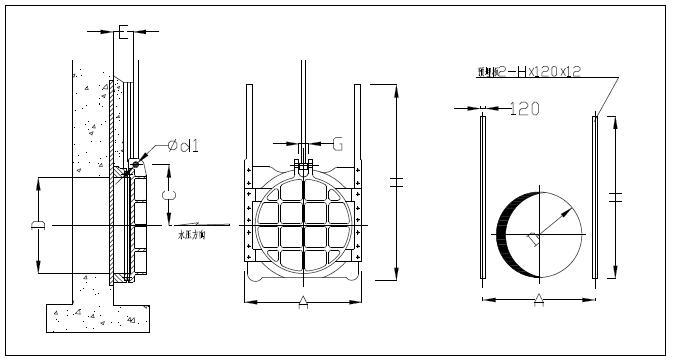

外形示意圖及安裝尺寸

安裝尺寸參數表

口徑	安裝尺寸
D	A	C	E	G	H	Φd1
200	382	146	70	30	360	18
250	426	175	75	35	450	18
300	470	200	80	40	610	20
400	580	275	83	40	730	20
450	642	300	83	45	810	25
500	680	340	83	45	860	25
600	780	390	95	56	1010	32
700	890	440	110	60	1180	32
800	1000	500	110	65	1380	32
900	1090	550	115	70	1550	32
1000	1180	600	115	80	1660	36
1200	1400	700	130	100	2020	40
1400	1630	800	180	110	2400	40
1500	1750	850	204	110	2600	40
1600	1880	900	204	120	2600	44
1700	1950	950	204	120	2800	44
1800	2050	1000	204	130	3200	44
1900	2170	1050	204	130	3200	50
2000	2270	1100	210	140	3500	50
2200	2490	1200	250	140	3960	55
2400	2690	1300	250	140	4320	55
2800	3090	1500	280	150	5040	55
3000	3300	1600	310	150	5400	60
